申請號: 201810034144.7

申請日: 2018.01.15

國(guo)家(jia)/省市:中國(guo)安徽(34)

公開號: 108213771A

公開日: 2018.06.29

主分類號:B23K 35/30(2006.01)

分類號: B23K 35/30(2006.01); B23K 35/40(2006.01); B23K 1/008(2006.01); B23K 1/20(2006.01); B23K 1/19(2006.01)

申請人: 合肥工業大學

發明人: 鐘志宏; 侯桂賢; 王志泉; 宋奎晶; 朱志雄(xiong)

代理人: 喬恒婷

代理機構:安(an)(an)徽省合肥新安(an)(an)專(zhuan)利代理有限責任公(gong)司(34101)

申請人地址(zhi):安徽(hui)省(sheng)合肥市包河區屯(tun)溪路193號(hao)

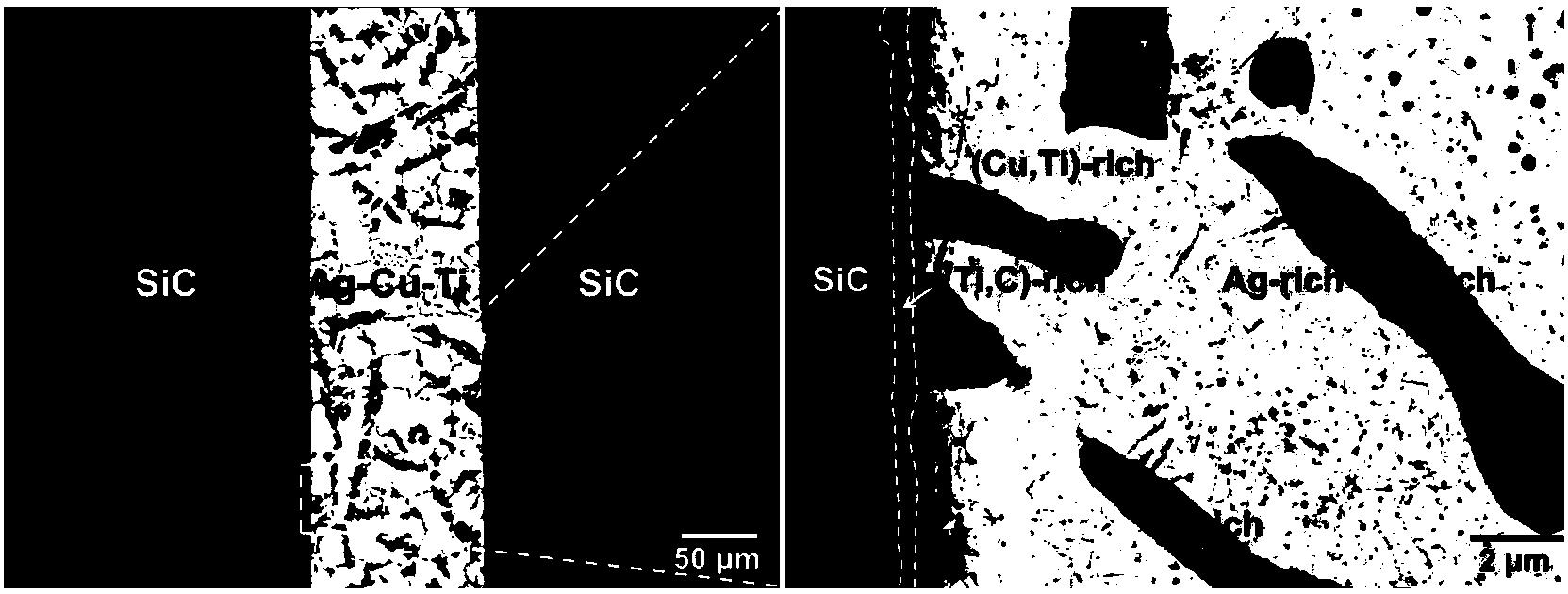

摘要：本發明公開了一種用于真空中釬焊碳化硅陶瓷的復合釬(han)(han)料(liao)及(ji)其釬(han)(han)焊(han)(han)工藝(yi)，所(suo)述復合釬(han)(han)料(liao)由銀(yin)銅(tong)鈦(tai)釬(han)(han)料(liao)及(ji)碳(tan)化(hua)鉻構成；所(suo)述銀(yin)銅(tong)鈦(tai)釬(han)(han)料(liao)中含(han)有銀(yin)68.8wt.％、銅(tong)26.7wt.％以及(ji)鈦(tai)4.5wt.％；碳(tan)化(hua)鉻的體(ti)(ti)積為(wei)所(suo)述復合釬(han)(han)料(liao)總體(ti)(ti)積的5～20vol.％。本發明利用真空釬(han)(han)焊(han)(han)工藝(yi)(釬(han)(han)焊(han)(han)溫度：787～867℃；保溫時(shi)間(jian)：5～30min)制備了釬(han)(han)縫(feng)厚(hou)度為(wei)40～150μm的碳(tan)化(hua)硅釬(han)(han)焊(han)(han)接頭(tou)(tou)。在焊(han)(han)接溫度為(wei)807℃，保溫時(shi)間(jian)為(wei)10min，碳(tan)化(hua)鉻添(tian)加量為(wei)10vol.％時(shi)，獲得了最佳的釬(han)(han)焊(han)(han)接頭(tou)(tou)，接頭(tou)(tou)的最大室溫剪切強度達到212.83MPa，是未添(tian)加碳(tan)化(hua)鉻的釬(han)(han)焊(han)(han)接頭(tou)(tou)強度的3倍。

主權利要求

一種用于真空中釬焊碳化硅陶瓷的復合(he)釬(han)料(liao)(liao)，其(qi)特征(zheng)在于：所述復合(he)釬(han)料(liao)(liao)由銀銅(tong)鈦(tai)(tai)釬(han)料(liao)(liao)及(ji)碳化鉻(ge)構成；所述銀銅(tong)鈦(tai)(tai)釬(han)料(liao)(liao)中含有銀68.8wt.％、銅(tong)26.7wt.％以及(ji)鈦(tai)(tai)4.5wt.％；碳化鉻(ge)的體積為所述復合(he)釬(han)料(liao)(liao)總體積的5～20vol.％。
